Кровельные сэндвич‑панели - это современный строительный материал, состоящий из двух металлических облицовок и теплоизоляционного слоя между ними. Панели обеспечивают высокую прочность, герметичность и устойчивость к атмосферным воздействиям, одновременно снижая теплопотери здания. Лёгкий вес облегчает монтаж и уменьшает нагрузку на конструкции. Используются в промышленном, складском и гражданском строительстве, сочетая функциональность и эстетичный внешний вид.
Кровельные
сэндвич-панели
Кровельные сэндвич‑панели - это современный строительный материал, состоящий из двух металлических облицовок и теплоизоляционного слоя между ними. Панели обеспечивают высокую прочность, герметичность и устойчивость к атмосферным воздействиям, одновременно снижая теплопотери здания. Лёгкий вес облегчает монтаж и уменьшает нагрузку на конструкции. Используются в промышленном, складском и гражданском строительстве, сочетая функциональность и эстетичный внешний вид.
Кровельные
сэндвич-панели

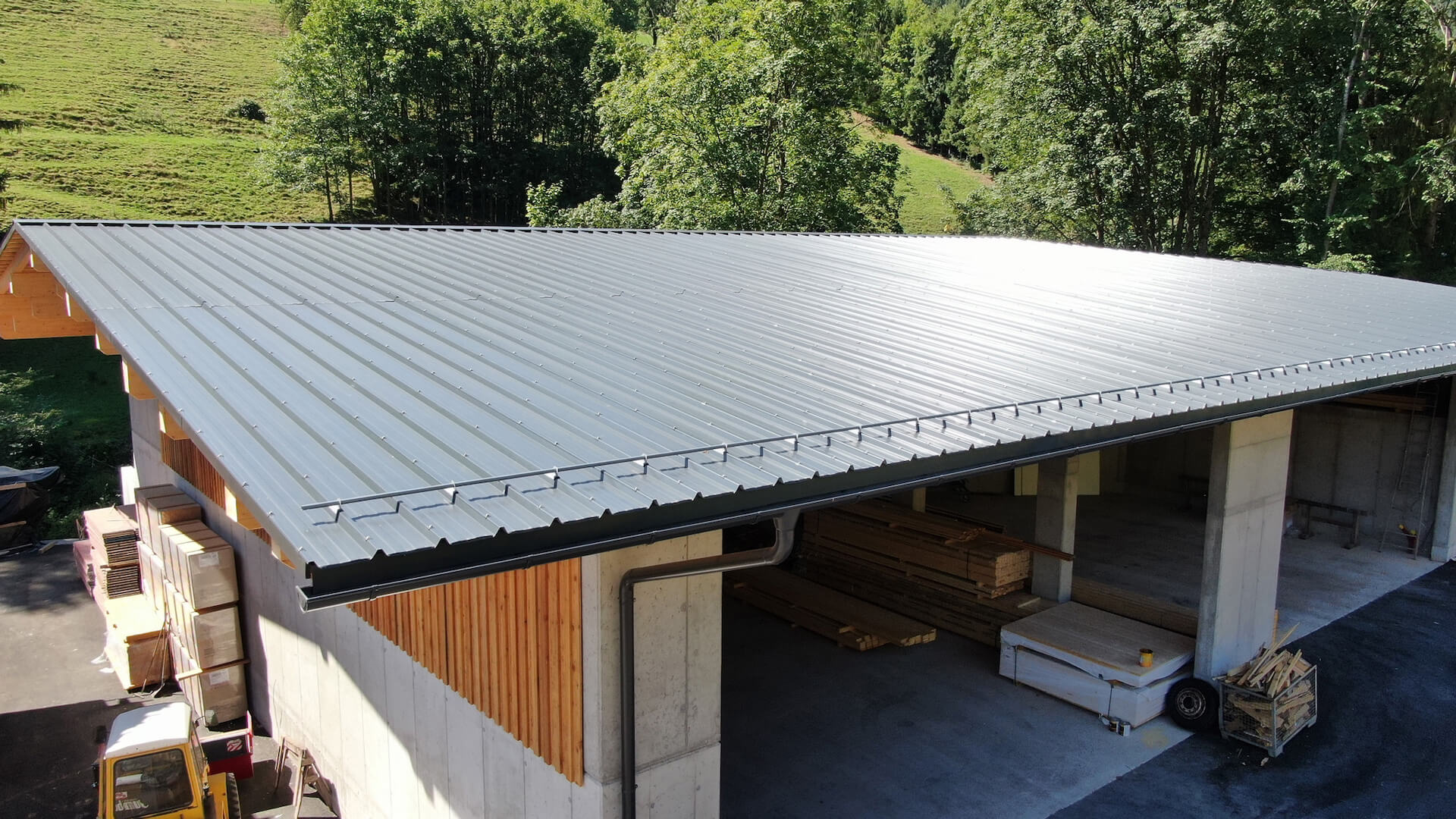

Применение кровельных сэндвич-панелей
Кровельные сэндвич-панели представляют собой эффективную альтернативу традиционным кровельным материалам и широко применяются при строительстве зданий по каркасно-модульной технологии.
Благодаря высокой прочности, отличным теплоизоляционным характеристикам, устойчивости к влаге и коррозии, а также экологической безопасности и долговечности, такие панели подходят для устройства кровель любых типов зданий — от промышленных объектов до коммерческих и жилых сооружений. Их применение позволяет оптимизировать сроки строительства и снизить эксплуатационные затраты.

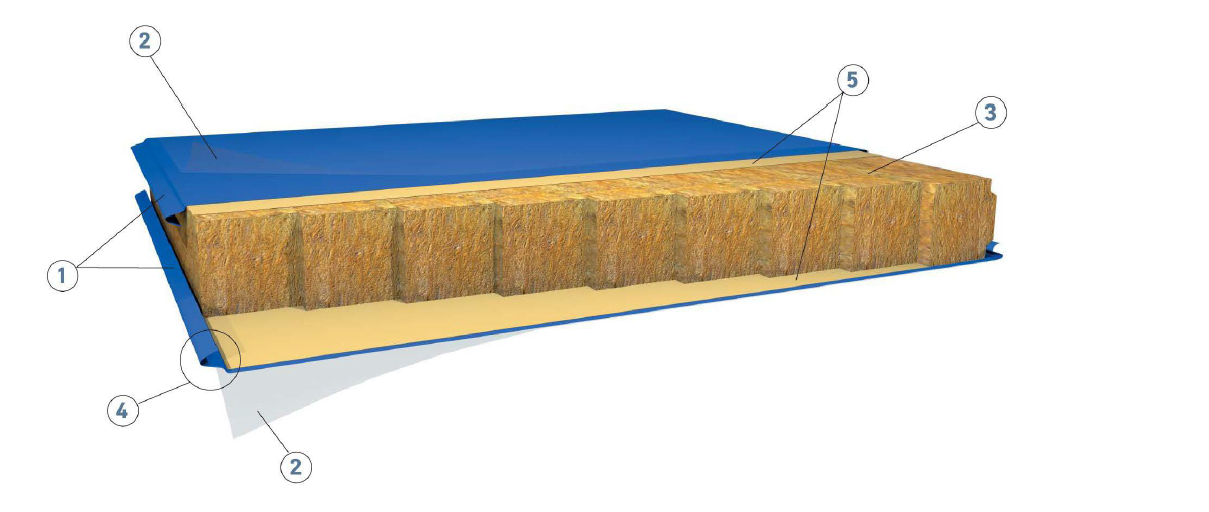

Структура
Кровельные сэндвич-панели представляют собой многослойную конструкцию, состоящую из двух листов оцинкованной тонколистовой рулонной стали с защитным полимерным покрытием. Между металлическими облицовками расположен слой теплоизоляционного материала, обеспечивающий высокую энергоэффективность и устойчивость к внешним воздействиям.
- Холоднокатаная оцинкованная рулонная сталь толщиной 0,5–0,7 мм с декоративным полимерным покрытием. Доступны различные типы покрытий, а цвет выбирается по каталогам RAL и RR.
- Прозрачная полиэтиленовая плёнка, защищающая поверхность панели от повреждений при транспортировке и монтаже.
- Теплоизоляционная вставка из пенополистирола с трапециевидным профилем - обеспечивает жёсткость и эффективную теплоизоляцию.
- Замковое соединение «Roof-lock» с лабиринтной геометрией. Обеспечивает надёжную герметизацию стыков и эффективный отвод влаги, повышая общую водонепроницаемость кровельной системы.
- Двухкомпонентный полиуретановый клей с высокой адгезией, разработанный компанией HUNTSMAN специально для производства сэндвич-панелей.
- Ламель из минеральной ваты на основе базальтового волокна - обеспечивает дополнительную тепло- и звукоизоляцию, а также повышенную огнестойкость.
Производственные мощности завода-поставщика ТД «ВекФорт» позволяют выпускать кровельные сэндвич-панели с разнообразными вариантами профилирования внешних и внутренних облицовок. В зависимости от архитектурных и конструктивных требований объекта, нижняя стенка панели может иметь гладкий, трапециевидный, V-образный или волнообразный (микроволна) профиль.
Такая гибкость в выборе конфигурации обеспечивает оптимальное сочетание прочностных характеристик, эстетики и функциональности кровельной системы.
Виды профилирования металлической облицовки кровельных панелей

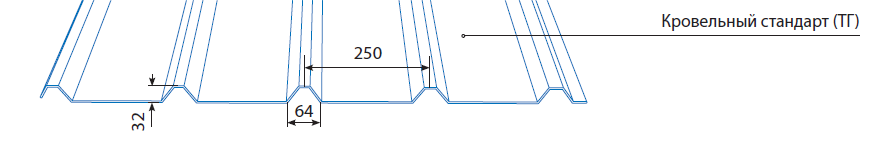

Верхняя облицовка кровельных сэндвич-панелей выполняется исключительно в профиле «Кровельный стандарт», обеспечивающем надёжность и водоотвод. Нижняя сторона панели может иметь любое профилирование - гладкое, трапециевидное, V-образное или микроволновое - в зависимости от архитектурных и конструктивных требований объекта.
Цветовое оформление покрытий соответствует международным системам RAL и RR. По запросу заказчика возможен подбор индивидуального оттенка. Для точного выбора рекомендуется использовать оригинальные печатные каталоги RAL и RR.
Важно учитывать: отображение цветов на экране может отличаться от реальных оттенков из-за особенностей цветопередачи и настроек монитора.
Виды наполнения кровельных сэндвич-панелей

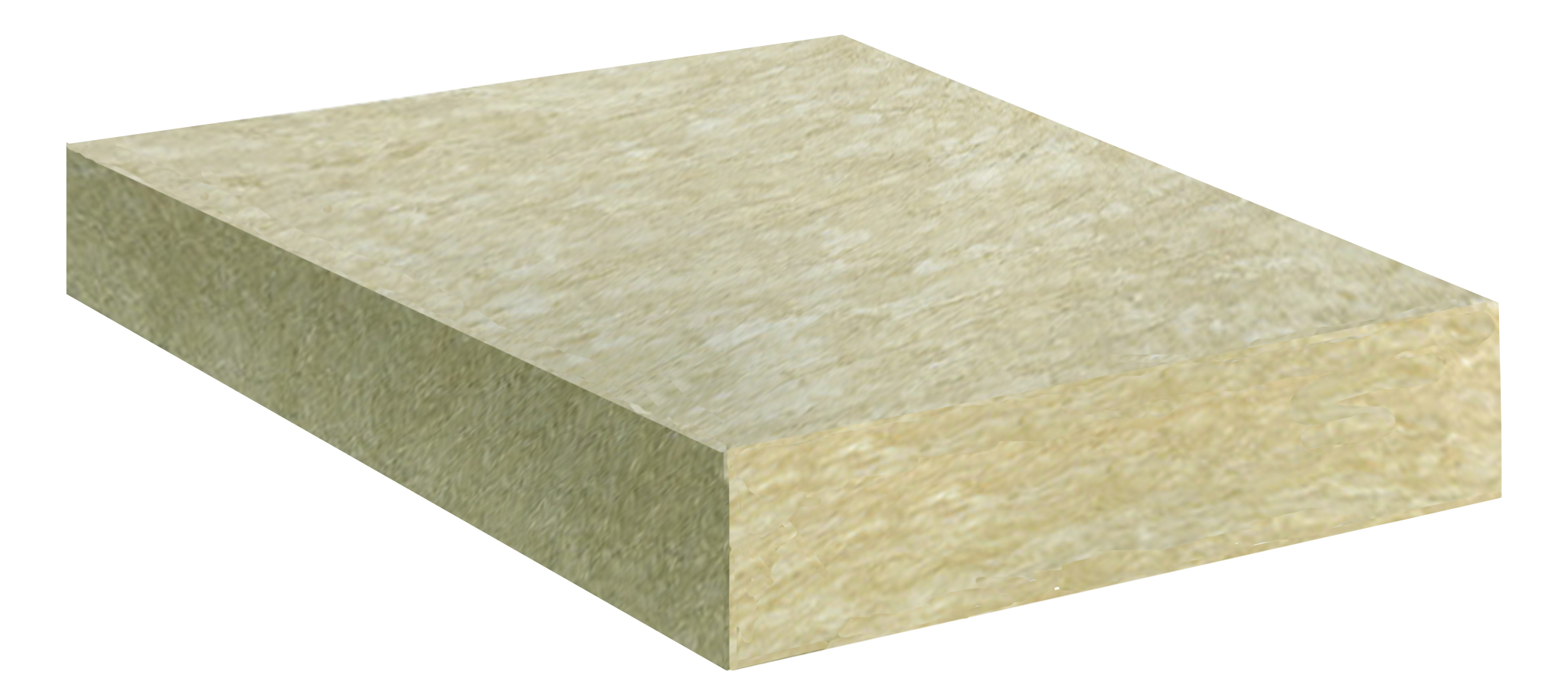

Минеральная вата - это эффективный теплоизоляционный материал, обладающий рядом ключевых характеристик:
- Негорючесть - не поддерживает горение, повышая пожарную безопасность конструкций;
- Высокие тепло- и звукоизоляционные свойства - обеспечивает комфортный микроклимат и снижает уровень шума;
- Устойчивость к температурным деформациям - сохраняет форму и характеристики при перепадах температур;
- Негигроскопичность - не впитывает влагу, что предотвращает снижение теплоизоляционных свойств;
- Химическая и биологическая стойкость - устойчива к воздействию агрессивных сред, не подвержена гниению и плесени;
- Экологичность - безопасна для человека и окружающей среды.

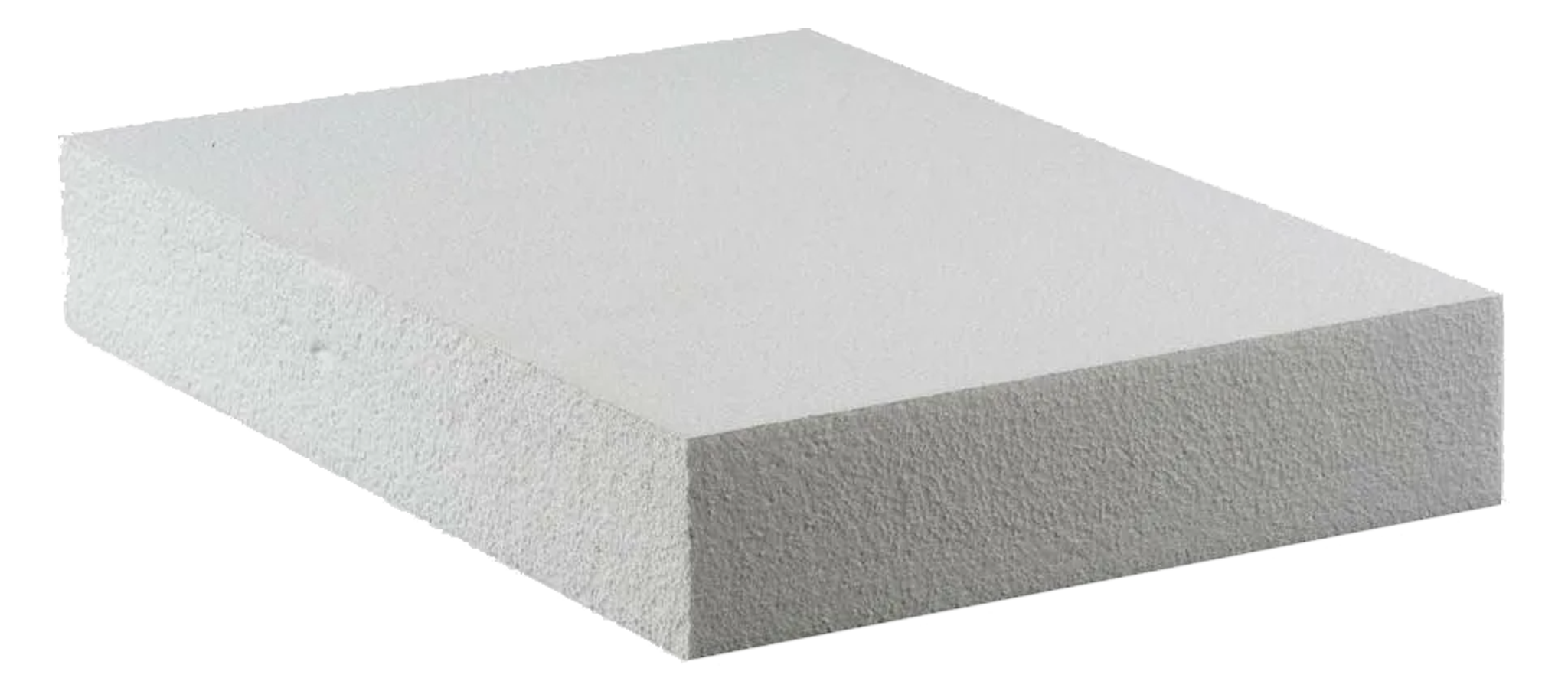

Пенополистирол - это лёгкий теплоизоляционный материал, на 98% состоящий из воздуха и лишь на 2% из полистирола. Такая структура обеспечивает высокую теплосберегающую способность, благодаря чему пенополистирольные плиты считаются одними из самых эффективных утеплителей.
Материал относится к категории горючих, однако все марки пенополистирола, применяемые в строительстве, содержат антипирены - специальные добавки, обеспечивающие эффект самозатухания и повышающую пожарную безопасность конструкций.

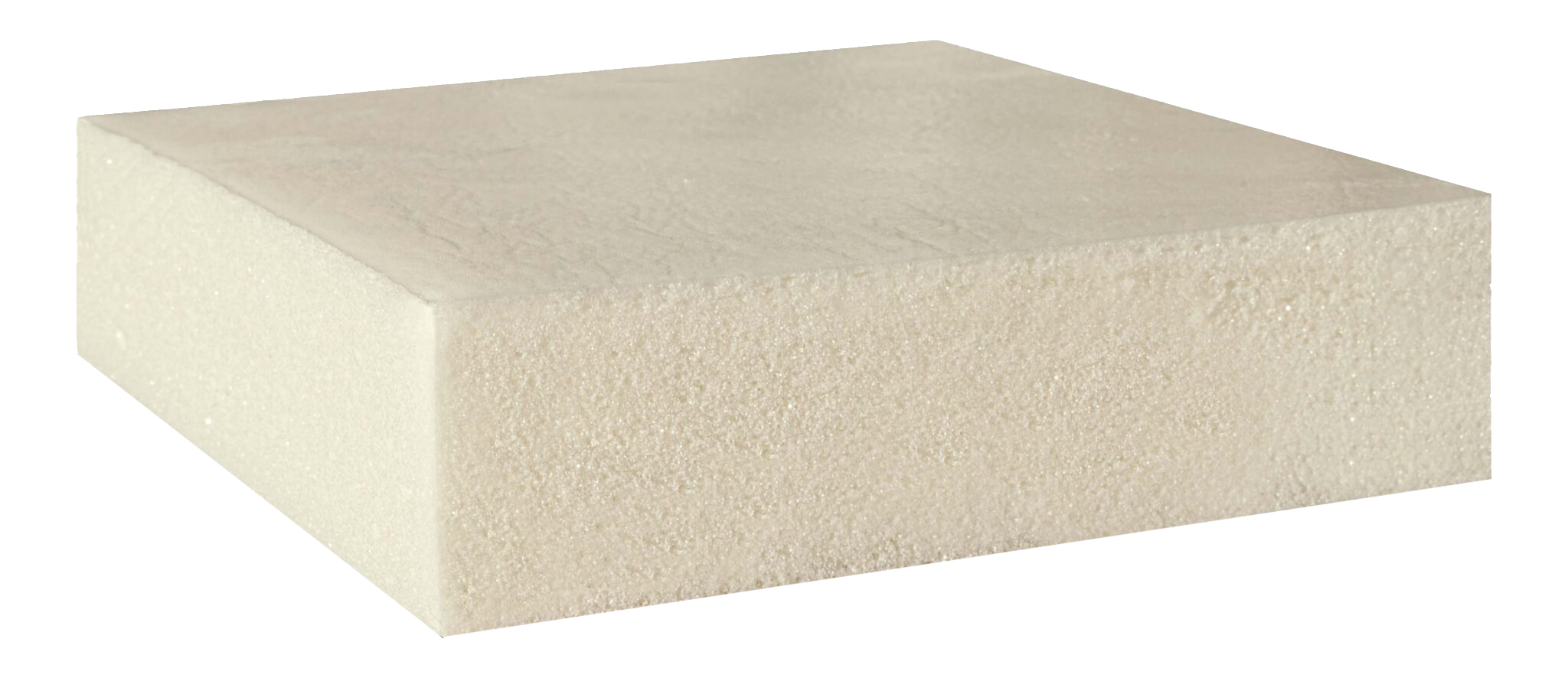

Пенополиизоцианурат (PIR) - это усовершенствованный теплоизоляционный материал, представляющий собой модифицированный пенополиуретан, получаемый в результате реакции полиола и изоцианурата. PIR сохраняет ключевые свойства полиуретана: низкую теплопроводность, малую плотность, высокую прочность на сжатие, а также отличную паро- и влагонепроницаемость.
Благодаря добавлению углеродных компонентов, PIR обладает существенно сниженной горючестью и демонстрирует повышенную пожаробезопасность по сравнению с обычным пенополиуретаном (PUR).
Отличительной особенностью PIR является изменённое соотношение компонентов: примерно 1:1,5 (полиол к изоцианату) против 1:1,1 у PUR. Повышенное содержание изоцианата в составе PIR-утеплителя, используемого в сэндвич-панелях, обеспечивает улучшенные показатели огнестойкости и термостойкости конструкции.
Для надёжного соединения всех слоёв сэндвич-панелей поставщика ТД «ВекФорт» применяется двухкомпонентный полиуретановый клей, специально разработанный для данного типа продукции. Смесь компонентов - полиола и изоцианата - используется в пропорции 1:1,7 по массе или 40% : 60% по объёму, что обеспечивает высокую адгезию и долговечность конструкции.

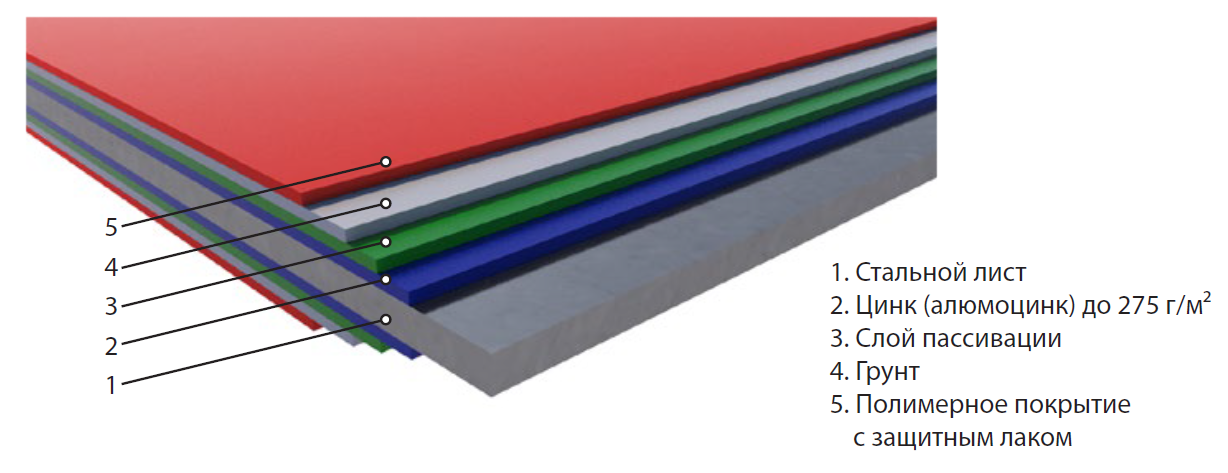

В качестве облицовочного материала применяется холоднокатаная горячеоцинкованная тонколистовая сталь толщиной от 0,4 до 0,7 мм, покрытая декоративным защитным полимерным слоем. Такое покрытие надёжно защищает металл от коррозии и придаёт панели эстетичный внешний вид, соответствующий требованиям современного строительства.
Общая техническая информация
Характеристики
| Толщина панели, мм > | 50 | 60 | 80 | 100 | 120 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|
| Стандартная монтажная ширина, мм | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Максимальная длина для автоперевозки, мм | 13 000 | 13 000 | 13 000 | 13 000 | 13 000 | 13 000 | 13 000 | 13 000 |
| Вес панелей с минеральной ватой, кг/м2 | 15,1 | 16,2 | 18,4 | 21,0 | 32,5 | 27,0 | 31,6 | 38,5 |
| Вес панелей с пенополистиролом, кг/м2 | 10,6 | 10,8 | 11,2 | 11,6 | 12,0 | 12,6 | 13,6 | 14,6 |
| Вес панелей с ППУ/ПИР, кг/м2 | 9,1 | 11,04 | 12,0 | 12,7 | 13,4 | 14,4 | 16,1 | 17,8 |
Несущая способность
| Расчетная толщина панелей, мм > | 60 | 80 | 100 | 120 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|
| Длина пролета 1 м | 510 | 695 | 780 | 865 | 990 | 1100 | 1205 |
| Длина пролета 1.5 м | 393 | 552 | 620 | 690 | 810 | 900 | 985 |
| Длина пролета 2 м | 295 | 405 | 463 | 521 | 626 | 705 | 776 |
| Длина пролета 2.5 м | 192 | 261 | 306 | 350 | 440 | 508 | 565 |
| Длина пролета 3 м | 96 | 119 | 150 | 178 | 250 | 310 | 371 |
| Длина пролета 3.5 м | 39 | 85 | 105 | 160 | 214 | 260 | 210 |
Теплоизоляционные характеристики
| Толщина утеплителя, мм > | 80 | 100 | 120 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|
| Приведенное сопротивление теплопередаче, м2х0С/Вт, ГОСТ Р 56623-20015 (требования ГОСТ 32603-2012) | 1,98 | 2,43 | 2,92 | 3,61 | 4,76 | 5,91 |
| Приведенное сопротивление теплопередаче, м2х0С/Вт, ГОСТ Р 56623-20015 (фактические данные по сертификационным испытаниям) | 2,12 | 2,66 | 3,30 | 4,00 | 5,40 | 6,25 |
Огнестойкость
| Толщина панелей, мм > | 50 | 60 | 80 | 100 | 120 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|
| Огнестойкость панелей с утеплителем из минеральной ваты, мин. | - | - | RE 45 | RE 45 | RE 45 | RE 60 | RE 60 | RE 60 |
| Огнестойкость панелей с утеплителем из пенополистирола, мин. | - | - | RE 15 | RE 15 | RE 15 | RE 15 | RE 15 | RE 15 |
| Огнестойкость панелей с утеплителем из пенополиизоцианурата, мин. | RE 15 | RE 15 | RE 30 | RE 30 | RE 30 | RE 45 | RE 45 | RE 45 |
