Стеновые сэндвич-панели — это многослойные строительные материалы, состоящие из двух металлических облицовок и утеплителя между ними. Они применяются для возведения стен промышленных, складских и торговых зданий, а также быстровозводимых сооружений. Панели обеспечивают высокую тепло- и звукоизоляцию, устойчивость к атмосферным воздействиям и пожарную безопасность. Благодаря легкому весу и удобной системе крепления монтаж выполняется быстро, а фасад приобретает аккуратный и современный вид.
Стеновые
сэндвич-панели
Стеновые сэндвич-панели — это многослойные строительные материалы, состоящие из двух металлических облицовок и утеплителя между ними. Они применяются для возведения стен промышленных, складских и торговых зданий, а также быстровозводимых сооружений. Панели обеспечивают высокую тепло- и звукоизоляцию, устойчивость к атмосферным воздействиям и пожарную безопасность. Благодаря легкому весу и удобной системе крепления монтаж выполняется быстро, а фасад приобретает аккуратный и современный вид.
Стеновые
сэндвич-панели
Применение стеновых сэндвич-панелей
Стеновые сэндвич-панели служат эффективным решением для создания ограждающих конструкций в промышленном строительстве. Они широко применяются при возведении складских комплексов, сельскохозяйственных объектов, торговых и общественных зданий, холодильных камер, а также коттеджных домов.
Конструктивные особенности
Панели представляют собой самонесущие навесные элементы, состоящие из двух слоев оцинкованной профилированной стали с полимерным защитным покрытием. Между ними расположен теплоизоляционный сердечник, обеспечивающий высокие показатели энергоэффективности и устойчивости к внешним воздействиям.
Производственные возможности
Благодаря разнообразию типов утеплителя и полимерных покрытий, широкой цветовой гамме и современному оборудованию для профилирования, завод-производитель изготавливает стеновые сэндвич-панели по индивидуальным спецификациям. Это позволяет точно учитывать эксплуатационные требования конкретного строительного объекта и обеспечивать надежность, эстетичность и долговечность конструкций.
- Оцинкованная рулонная сталь толщиной 0,5–0,7 мм с полимерным покрытием. Используются различные типы защитных покрытий, а цветовая гамма подбирается по европейским каталогам RAL и RR.
- Прозрачная полиэтиленовая защитная плёнка, предотвращающая повреждения поверхности при транспортировке и монтаже.
- Минеральная вата в виде ламелей, изготовленная на основе базальтового волокна — обеспечивает эффективную тепло- и звукоизоляцию.
- Замковое соединение типа «Z-Lock» с лабиринтной геометрией. Надёжно защищает утеплитель от проникновения влаги и пара, обеспечивая плотное сцепление панелей.
- Полиуретановый двухкомпонентный клей с высокой адгезией, произведённый компанией HUNTSMAN — гарантирует прочное соединение слоёв панели.

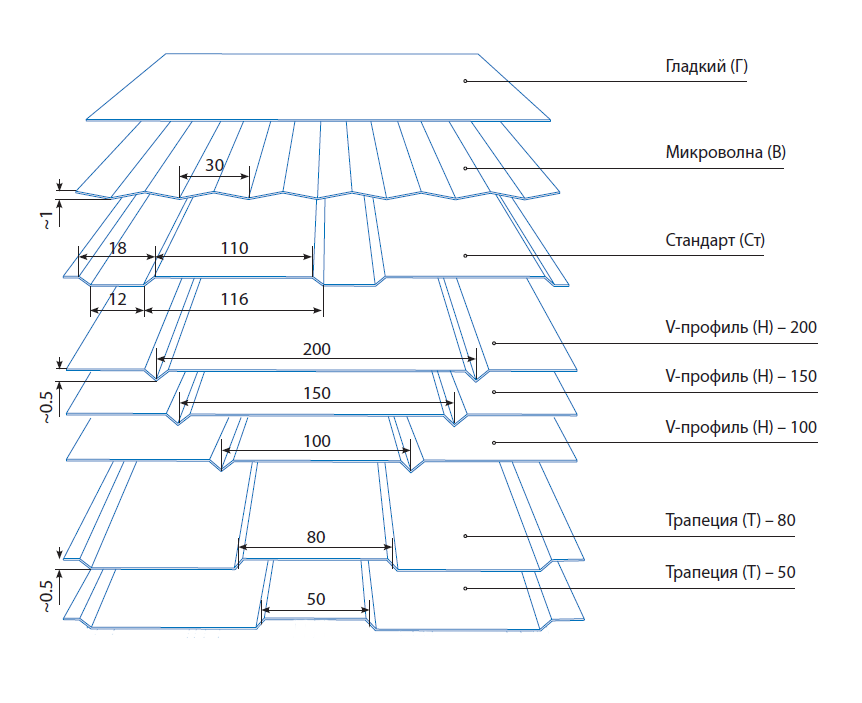

Виды профилирования металлической облицовки стеновых сэндвич-панелей
Цветовые решения для покрытий сэндвич-панелей подбираются в соответствии с международными цветовыми системами RAL и RR. По запросу заказчика возможен индивидуальный подбор оттенка, включая нестандартные варианты. Для точного выбора рекомендуется использовать оригинальные печатные каталоги RAL и RR.
Обратите внимание: отображение цветов на экране может не соответствовать реальному оттенку из-за особенностей цветопередачи и настроек монитора.
Виды наполнения стеновых сэндвич-панелей
Минеральная вата - это современный теплоизоляционный материал, обладающий рядом ключевых свойств:
- Негорючесть - материал не поддерживает горение, что повышает пожарную безопасность конструкций.
- Высокая тепло- и звукоизоляция - эффективно снижает теплопотери и уровень шума.
- Стабильность при температурных перепадах - сохраняет форму и свойства даже при резких изменениях температуры.
- Негигроскопичность - не впитывает влагу, что предотвращает снижение теплоизоляционных характеристик.
- Химическая и биологическая стойкость - устойчива к воздействию агрессивных сред, не подвержена гниению и поражению микроорганизмами.
- Экологичность - безопасна для здоровья и окружающей среды, не выделяет вредных веществ.
Пенополистирол - это лёгкий теплоизоляционный материал, на 98% состоящий из воздуха и лишь на 2% из полистирола. Такая структура обеспечивает высокую теплосберегающую способность плит, делая пенополистирол одним из самых эффективных утеплителей.
Материал относится к группе горючих, однако все производимые марки пенополистирола содержат антипирены - специальные добавки, обеспечивающие эффект самозатухания и повышающую пожарную безопасность.
Материал относится к группе горючих, однако все производимые марки пенополистирола содержат антипирены - специальные добавки, обеспечивающие эффект самозатухания и повышающую пожарную безопасность.
Пенополиизоцианурат (PIR) - это усовершенствованный тип пенополиуретана, получаемый в результате реакции полиола и изоцианурата. Он сохраняет ключевые свойства традиционного полиуретана: низкую теплопроводность, малую плотность, высокую прочность на сжатие, а также отличную паро- и влагонепроницаемость.
Благодаря введению углеродных компонентов, PIR обладает существенно сниженной горючестью и демонстрирует повышенную пожаробезопасность по сравнению с обычным пенополиуретаном (PUR).
Главное отличие PIR от PUR - в соотношении компонентов: у PIR оно составляет примерно 1:1,5 (полиол к изоцианату), тогда как у PUR - около 1:1,1. Повышенное содержание изоцианата в составе PIR-утеплителя, используемого в сэндвич-панелях, обеспечивает улучшенные показатели огнестойкости и устойчивости к высоким температурам.
Для надёжного соединения всех слоёв сэндвич-панелей «Стройэлемент» применяется двухкомпонентный полиуретановый клей, в пропорции 1:1,7 по массе (или 40% : 60% по объёму) компонентов - полиола и изоцианата. Формула клея разработана специально для производства панелей поставщика ТД «ВекФорт» и обеспечивает высокую адгезию и долговечность конструкции.
В качестве облицовочного материала используется холоднокатаная горячеоцинкованная тонколистовая сталь толщиной от 0,4 до 0,7 мм, покрытая декоративным полимерным слоем. Такое покрытие не только защищает металл от коррозии, но и придаёт панели эстетичный внешний вид, соответствующий требованиям современного строительства.
Общая техническая информация
Характеристики
| Толщина панели, мм > | 50 | 60 | 80 | 100 | 120 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|
| Стандартная монтажная ширина, мм | 900, 1000, 1160, 1190, 1195, 1200 | 900, 1000, 1160, 1190, 1195, 1200 | 900, 1000, 1160, 1190, 1195, 1200 | 900, 1000, 1160, 1190, 1195, 1200 | 900, 1000, 1160, 1190, 1195, 1200 | 900, 1000, 1160, 1190, 1195, 1200 | 900, 1000, 1160, 1190, 1195, 1200 | 900, 1000, 1160, 1190, 1195, 1200 |
| Максимальная длина для автоперевозки, мм | 13 000 | 13 000 | 13 000 | 13 000 | 13 000 | 13 000 | 13 000 | 13 000 |
| Вес панелей с минеральной ватой, кг/м2 | 14 | 15,8 | 18,2 | 20,1 | 22,4 | 26,3 | 31,7 | 37,4 |
| Вес панелей с пенополистиролом, кг/м2 | 9,6 | 9,8 | 10,2 | 10,6 | 11,0 | 11,6 | 12,6 | 13,1 |
| Вес панелей с ППУ/ПИР, кг/м2 | 8,9 | 10,94 | 11,92 | 12,6 | 13,28 | 14,3 | 16,0 | 16,9 |
Несущая способность
| Расчетная толщина панелей, мм > | 60 | 80 | 100 | 120 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|
| Длина пролета 1.5 м | 172 | 229 | 336 | 290 | 335 | 362 | 394 |
| Длина пролета 2 м | 162 | 210 | 246 | 282 | 330 | 360 | 390 |
| Длина пролета 2.5 м | 117 | 169 | 198 | 219 | 325 | 320 | 385 |
| Длина пролета 3 м | 97 | 143 | 165 | 186 | 255 | 340 | 378 |
| Длина пролета 3.5 м | 83 | 128 | 142 | 165 | 212 | 286 | 370 |
| Длина пролета 4 м | 72 | 115 | 128 | 149 | 185 | 250 | 315 |
| Длина пролета 4.5 м | 60 | 100 | 115 | 130 | 168 | 212 | 270 |
| Длина пролета 5 м | 50 | 85 | 102 | 113 | 145 | 190 | 229 |
| Длина пролета 5.5 м | 40 | 69 | 87 | 98 | 122 | 152 | 186 |
| Длина пролета 6 м | 34 | 55 | 75 | 85 | 98 | 122 | 150 |
| Длина пролета 6.5 м | 28 | 44 | 62 | 73 | 84 | 105 | 128 |
| Длина пролета 7 м | 23 | 35 | 52 | 64 | 70 | 90 | 110 |
Теплоизоляционные характеристики
| Толщина утеплителя, мм > | 60 | 80 | 100 | 120 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|
| Приведенное сопротивление теплопередаче, м2х0С/Вт, ГОСТ Р 56623-20015 (требования ГОСТ 32603-2012) | 1,51 | 1,98 | 2,43 | 2,92 | 3,61 | 4,76 | 5,91 |
| Приведенное сопротивление теплопередаче, м2х0С/Вт, ГОСТ Р 56623-20015 (фактические данные по сертификационным испытаниям) | 1,71 | 2,05 | 2,70 | 3,30 | 4,00 | 5,40 | 6,25 |
Огнестойкость
| Толщина панелей, мм > | 50 | 60 | 80 | 100 | 120 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|
| Огнестойкость панелей с утеплителем из минеральной ваты, мин. | El 30 | El 45 | El 45 | El 120 | El 150 | El 150 | El 150 | El 150 |
| Огнестойкость панелей с утеплителем из пенополистирола, мин. | - | - | El 15 | El 15 | El 15 | El 15 | El 15 | El 15 |
| Огнестойкость панелей с утеплителем из пенополиизоцианурата, мин. | El 15 | El 30 | El 30 | El 30 | El 30 | El 45 | El 45 | El 45 |
